法兰垫片用于管道法兰连接中，为两片法兰之间的密封件，介质，压力和温度直接影响法兰垫片的选型。
分类
非金属垫片non-metallic gasket 用石棉、橡胶、合成树脂等非金属制成的垫片。
非金属包覆垫片non-metallic jacket gasket 外包一层合成树脂等的非金属垫片。
半金属垫片semimetallic gasket 用金属和非金属材料制成的垫片， 如缠绕式垫片、金属包覆垫片。
a 缠绕式垫片spiral wound gasket 由V形或W形断面的金属带夹非金属带，螺旋缠绕而成的垫片。
1) 内环inner ring 设置在缠绕式垫片内圈的金属环。
2) 外环outer ring 设置在缠绕式垫片外圈的金属环。
b 金属包覆
金属垫片metallic gasket 用钢、铝、铜、镍或蒙乃尔合金等金属制成的垫片。
应用：

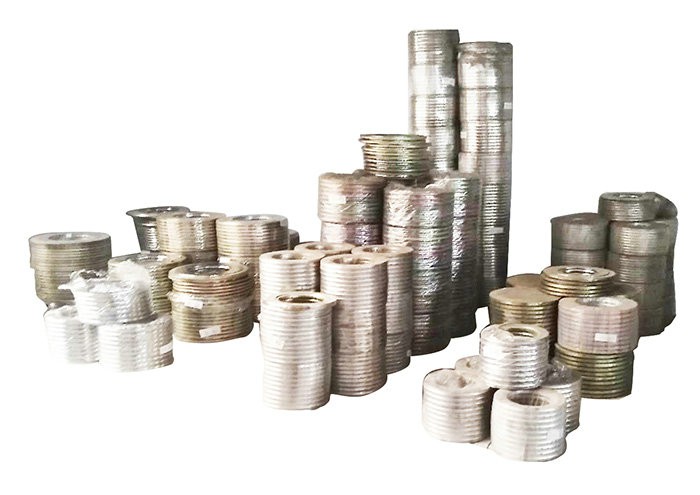

缠绕垫片是指用金属带(一般是v型钢带)与非金属带缠绕成环形的垫片,金属带与非金属带交替缠绕,由于其具有较好的弹性,广泛用于石化、化工、电力等行业的法兰密封结构中，根据具体部位，可在垫片的内层或外层加上钢环来定位或加强。
标准：
1、GB4622.2-93 缠绕式垫片管法兰尺寸系列
2、GB9126.1-88 平面型钢制管法兰用石棉橡胶片
3、GB9126.2-88 凸面型钢制管法兰用石棉橡胶片
4、GB9126.3-88 凹凸面钢制管法兰用石棉橡胶片
5、GB9129-88 钢制管法兰用石棉橡胶垫片技术条件
6、GB9130-88 钢制管法兰连接用金属环垫技术条件
7、HGJ70-91 钢制管法兰用柔性石墨复合垫片
