在容器中液体介质的高低叫做液位，测量液位的仪表叫液位计。液位计为物位仪表的一种。

液位计的类型有音叉振动式、磁浮式、压力式、超声波、声呐波，磁翻板、雷达等。

种类：

磁浮子式

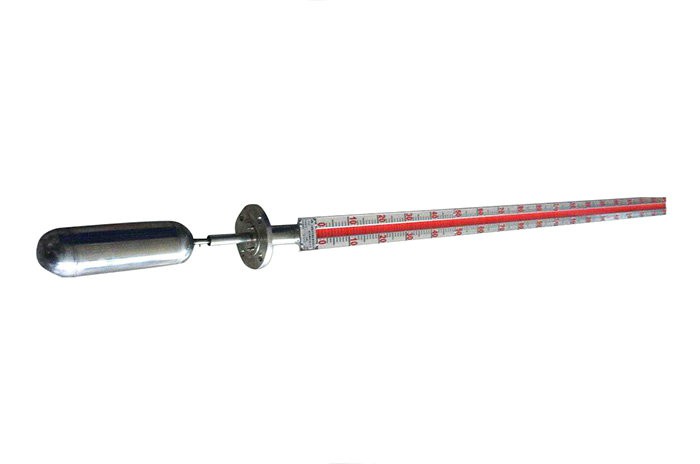

一、概述 UHZ-25型磁浮子液位计和UHZ-27型顶装浮球液位计，可配置远传液位变送器，用以实现液位信号远传的数/模显示。

二、结构原理 MY型属模拟式液位变送器，由液位传感器和信号转换器两部分组成。液位传感器由装在φ20不锈钢护管内的若干干簧管和若干电阻构成，护管紧固在测量管（主体管）外侧；信号转换器由电子模块组成，安置在传感器顶端或底端的防爆接线盒内三、主要技术参数1、量程：由测量范围H确定； 2、误差：±10mm； 3、输出信号：4～20mA.DC（两线制）； 4、负载电阻：≤550Ω； 5、供电电压：24V.DC； 6、出线口：M20×1.5（内）； 7、环境温度：-40～+60℃； 8、防爆等级：dⅡBT1-4； 9、外壳防护等级：IP65。

三、磁浮球液位计特点

磁浮球液位计具有结构简单、使用方便、性能稳定、使用寿命长、便于安装维护等优点。

四、磁浮球液位计的应用

主要广泛运用于石油加工、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量。

内浮式

内浮式双腔液位计(粘稠介质液位计)，是采用加拿大JKS公司的技术，是一种针对高粘稠介质而研发的专用液位测量仪表。该产品是在磁浮子液位计的基础上进行的技术升级，完全克服磁浮子液位计对粘稠介质长期以来测量不准确、腔体内部的液体与浮子粘附、维护困难等诸多弊病。

内浮式磁性液位计是一种双腔液位计，被测介质与磁性面板端的腔体隔离，容器端腔体内部与浮子经过特殊处理后，确保了浮子跟随液位的变化线性地传递给磁性面板，并清晰准确地指示出液位的高度。它即能现场显示，兼顾报警控制和输出远传信号。是一机多能的液位测量仪表，是测量粘稠介质的液位测量仪表。

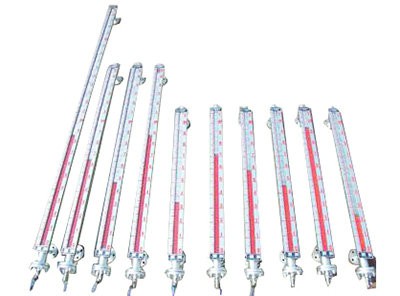

磁翻板

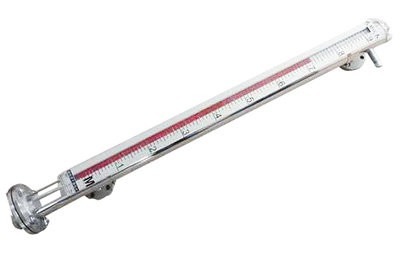

UHZ-45高温高压磁翻板液位计是我公司为拓宽UHZ系列磁翻板液位计的使用范围，更广泛地满足电力、供热、供气等行业的要求，采用独特的散热方式，有效地控制了介仪表的工作温度，避免了磁性元件在高温条件下退磁,确保仪表工作可靠，可测量高温450℃，高压25MPa，在国内同行业中处于较好地位。

该液位计适用于高温高压液体容器的液位、界位的测量和控制。清晰的指示出液位的高度,显示直观醒目,指示器与贮罐完全隔离,设计合理、结构简单、安装方便可靠、性能稳定、使用寿命长、维修费用低、便于安装维护等优点。

用户可根据工程需要，配合远传变送器使用，可实现就地数字显示，以及输出4~20mA的标准远传电信号，以配合记录仪表，或工业过程控制的需要。也可以配合磁性控制开关或接近开关等使用，对液位监控报警或对进液出液设备进行控制。

技术参数

测量范围：200…….～15000㎜（超过6000mm的或运输条件不允许超过长度的液位计可采购分段制造）

显示精度：±10mm；

工作压力：6.3、10.0、16.0、25.0MPa；

介质温度：-20℃～450℃；

介质密度：≥.0.5g/cm3；

介质密度差：≥.0.15g/cm3（测量界位）

介质粘度：≤0.4Pa·S；

过程连接：DN20/25 PN1.0 (执行标准HG20592~20635-97)，如需其它标准可按客户要求制造。

接液材质：316SS、316L等等

（按介质化学性质及使用温度压力选择）；

浮子材质：316SS、316L、钛等。

投入式

投入式液位计（静压液位计/液位变送器/液位传感器/水位传感器）是一种测量液位的压力传感器．静压投入式液位变送器（液位计）是基于所测液体静压与该液体的高度成比例的原理，采用国外先进的隔离型扩散硅敏感元件或陶瓷电容压力敏感传感器，将静压转换为电信号，再经过温度补偿和线性修正，转化成标准电信号（一般为4～20mA/1～5VDC）。

特点：

灵敏度高，响应时间≤1ms。

精度等级高，可达0.1级。

全不锈钢密封结构，IP68防水。

聚氨酯导气电缆，耐高温、耐腐蚀。

体积小巧，便于安装、投放。

技术参数：

量程：0～5,10,15,20,25,30m或定制

精度等级：0.1%FS；0.5%FS（可选）

稳定性能：±0.05%FS/年；±0.1%FS/年

过载能力：150%FS

零点温度系数：±0.01%FS/℃

满度温度系数：±0.02%FS/℃

防护等级：IP68

输出信号：RS485、4-20mA（可选）

供电电源：9V～36V DC

环境温度：-10℃～80℃

存储温度：-40℃～85℃

结构材料：外壳：不锈钢1Cr18Ni9Ti 密封圈：氟橡胶

膜片：不锈钢316L 电缆：φ7.2mm聚氨酯专用电缆

变送器：

静压投入式液位变送器（液位计）适用于石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量精巧的结构，简单的调校和灵活的安装方式为用户轻松地使用提供了方便。4～20mA、 0～5v、 0～10mA等标准信号输出方式由用户根据需要任选。

注意事项：

液位计正确选型才能保证液位计更好的使用。选用什么种类的液位计应根据被测流体介质的物理性质和化学性质来决定?使液位计的通径、流量范围、衬里材料材料和输出电流等?都能适应被测流体的性质和流量测量的要求。

1、准确功能检查

精度等级和功能根据测量要求和使用场合选择仪表精 度等级，做到经济合算。比如用于贸易结算、产品交接和能源计量的场合，应该选择精度等级高些，如1.0级、0.5级，或者更高等级; 用于过程控制的场合，根据控制要求选择不 同精度等级;有些仅仅是检测一下过程流量，无需做准确控制和计量的场合，可以选择精度等级稍低的，如1.5级、2.5级，甚至 4.0级，这时可以选用价格低廉的插入式液位计。

2、可测量的介质

测量介质流速、仪表量程与口径 测量一般的介质时，液位计的满度 流量可以在测量介质流速0.5—12m/s范围内 选用，范围比较宽。选择仪表规格(口径)不一 定与工艺管道相同，应视测量流量范围是否 在流速范围内确定，即当管道流速偏低，不能满足流量仪表要求时或者在此流速下测量准 确度不能保证时，需要缩小仪表口径，从而提 高管内流速，得到满意测量结果。

工作原理：

用静压测量原理：

当液位变送器投入到被测液体中某一深度时，传感器迎液面受到的压力公式为：Ρ = ρ .g.H + Po

式中：

P ：变送器迎液面所受压力

ρ：被测液体密度

g ：当地重力加速度

Po ：液面上大气压

H ：变送器投入液体的深度

同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压 Po 与传感器的负压腔相连，以抵消传感器背面的 Po ，使传感器测得压力为：ρ .g.H ，显然 , 通过测取压力 P ，可以得到液位深度。

性能优点：

其机械结构对过载及腐蚀性介质具有高抵抗性

高精度、长期稳定的陶瓷电容和进口扩散硅测量单元

密封的电子模块及双滤波压力补偿系统可抵抗气候现场变化的影响

电子模块可输出4...20mA信号并同时带有过压保护的模块

选择集成的温度传感器Pt100可同时进行物位及温度的测量

相应的附件可提供完整的测量方案

浮球液位变送器广泛使用于炼油、化工、造纸、食品、及污水处理等行业。能对开口、密闭容器或地下池槽里的介质液位在仪表控制室内进行显示、报警和控制。被检测的介质可为水、油、酸、碱、工业污水等导电及非导电液体，并能克服液体的泡沫所造成的假液位的影响。
